Módulo de alimentación DC-DC
Para que cualquiera de estos tinglados funcionen, necesitamos alimentar el ESP32 con 5V estables. El problema es que la emisora trabaja a 12V, así que hay que bajar ese voltaje sí o sí si no quieres hacer humo del caro.
En esta página te muestro cómo monté un módulo de alimentación DC-DC, simple y funcional, que uso para dar energía a todos los circuitos digitales del proyecto.
Está compuesto por un conversor DC-DC ajustable y unos condensadores que actúan como estabilizadores y filtros, asegurando que el voltaje sea limpio y constante, sin picos que te fastidien el ESP32.
Puedes integrarlo en cada módulo que lo necesite, o dejarlo como fuente externa independiente, como hice yo. Barato, fácil y muy recomendable.
Sin esto, ni S-Meter, ni pantalla, ni microcontrolador. Fin del juego.
Lista de componentes
Regulador Buck DC-DC (5-27V → 5V fijo)
Condensador electrolítico de 470µF / 25V
Condensador electrolítico de 100µF (16V o más)
Resumen de posición de los filtros
| Cantidad | Valor | Tipo | Voltaje mínimo | Ubicación |
|---|---|---|---|---|
| 1 | 100µF | Electrolítico | 25V | Entrada |
| 1 | 10µF | Cerámico | 16V | Entrada |
| 1 | 0.1µF (100nF) | Cerámico | 16V | Salida |
| 1 | 470µF | Electrolítico | 25V | Salida |
| 1 | 10µF | Cerámico | 16V | Salida |
Circuito

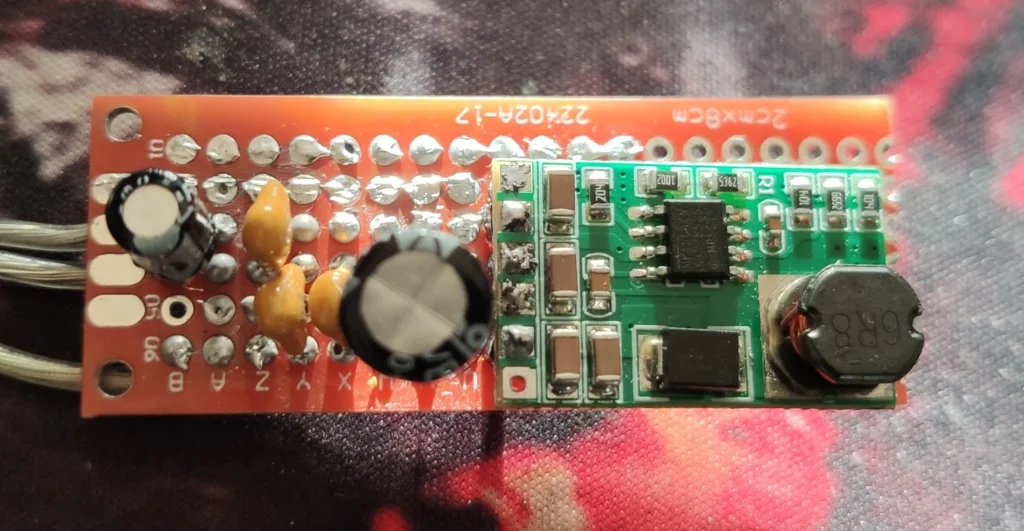

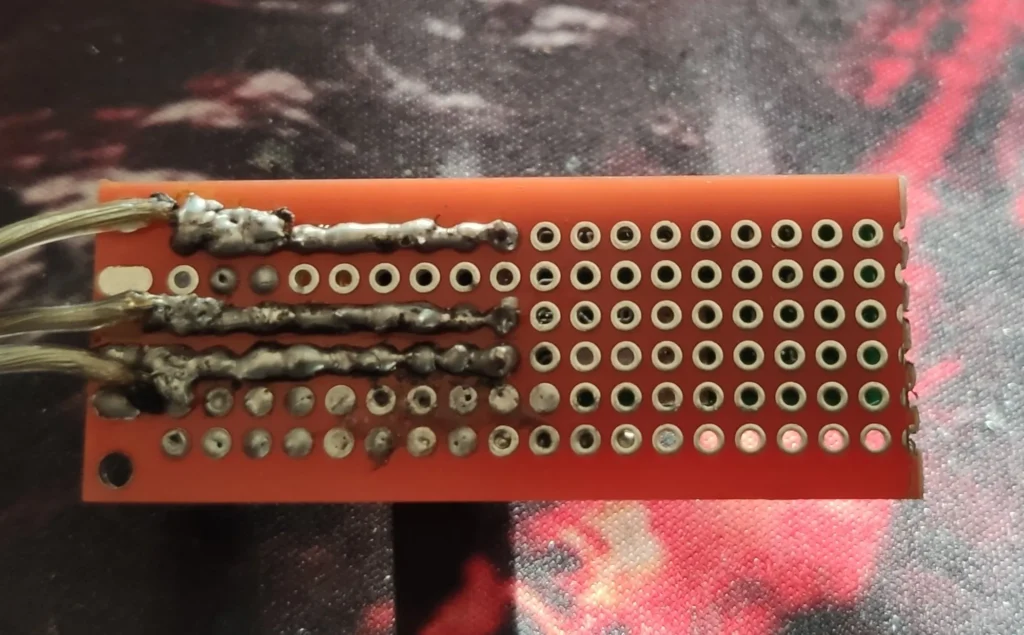

Y así queda el pequeño módulo una vez ensamblado en la protoboard PCB.
Recordad que si queréis, podéis integrarlo directamente dentro de otros módulos del proyecto, ahorrando espacio y cables.
Yo he preferido dejarlo por separado para poder mostrarlo con más detalle y porque me interesa trabajar con una estructura más modular, donde cada parte tenga su función clara y se pueda mantener o sustituir fácilmente.
Conversor de voltaje listo
Como ves, este módulo no tiene ningún misterio, pero es una pieza clave para que todo el sistema funcione.
Usar un conversor DC-DC con un par de condensadores puede parecer algo básico, pero te ahorra problemas, protege el hardware y te da la tranquilidad de saber que el ESP32 va a recibir justo lo que necesita.
¿Es el circuito más avanzado del mundo? No. ¿Es útil? Mucho. Y como todo en este proyecto: funciona, es replicable y te enseña algo por el camino.
